Tutorial Simulasi Jaringan dengan Paket Tracer

JARINGAN KOMPUTER

Membuat simulasi 2 jaringan computer dengan menggunakan aplikasi Cisco Packet Tracer dengan 8 Pc, 2 switch..

Langkah 1

          Untuk membentuk suatu simulasi maka,terlebih dahulu buat suatu gambar kerja / object pada aplikasi cisco packet tracer dengan cara, mendrag gambar atau mengklik lalu menempelkannya pada layar kerjas. :)

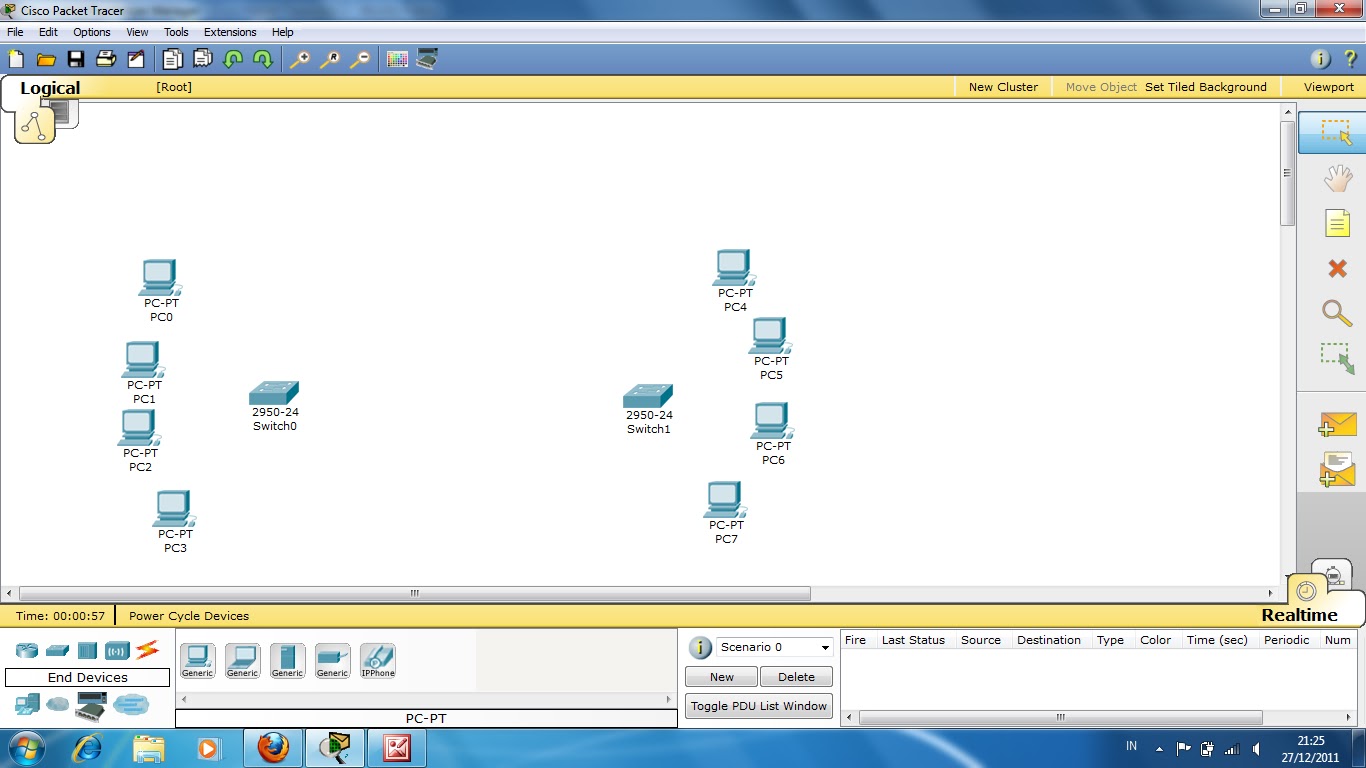

Lalu tambahkan jumlah PC menjadi 8 buah sesuai dengan perintah pembuatan simulasi jaringan, dengan cara mendrag gambar end device, atau mengkliknya lalu pilih generic PC dan kemudian tempelkan pada layar kerja, kemudian tambahkan 2 switch tipe 2950-24 dapat dilihat pada gambar dibaawah

Pada gambar diatas dapat dilihat bahwa semua devices sudah ada, tinggal menghubungkannya dengan connection
Catatan :
- untuk menghubungkan antara Pc dengan Switch gunakan connection / kabel Copper Straight - Through
- untuk menghubungkan antara device yang berbeda seperti Switch dengan Switch gunakan connection /    kabel Copper Cross -Over



Maka untuk membentuk suatu jaringan semua device harus dihubungkan dengan connection / kabel penghubung dengan antar devices,
Dapat dilihat pada gambar dibawaaah

Jika semua device sudah terhubung seperti gambar diatas maka, masuk kelangkag ke-2 dalam pengetesan / konfigurasi IP dari semua device..

Langkah 2

          pada langkah ke-2 ini kita hanya akan melakukan setting configurasi dari setiap devices dan jaringan dengan cara mengklik pada gambar device yang akan kita setting jaringan

 Setting IP & Default Gateway pada Pc
- klik gambar Pc (pada layar kerja) → Desktop → IP Configuration
- isi IP address setiap Pc berbeda hanya pada bagian terakhir yang berbeda
- kemudian close, dan lakukan untuk ke-7 Pc selanjutnya yang ada pada jaringan

Langkah 3

        kita akan mengetes semua device dan jaringan pada RUN apakah semua device sudah berjalan terhubung pada jaringan dengan perintah "ping"spasi →  isi IP address setiap PC → lalu Enter .
- ketik perintah "ping" spasi →  isi IP address setiap PC → lalu Enter .



Lihat pada gambar diatas terlihat bahwa PC 1 sudah berjalan/connect dengan benar. saya hanya memberikan contoh Run pada PC 1 saja,,

by : Rizal Aiyub
